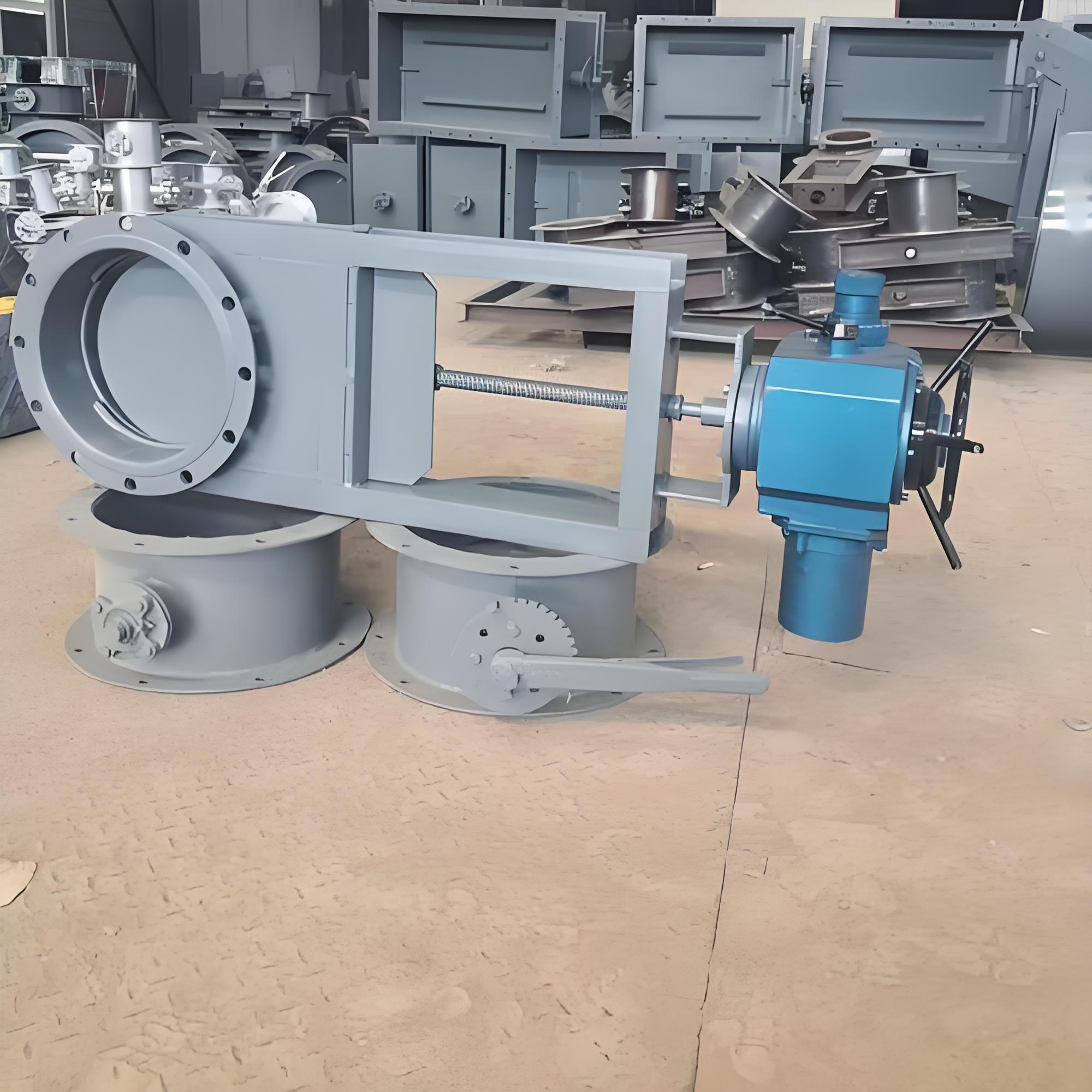

电动插板阀单台价格区间约‌500 元 -10 万元+‌，无统一标价；‌有标准规格尺寸表及外形图‌，但需结合口径、材质、密封形式确认具体参数 。‌‌



价格参考与影响因素

• ‌常规小口径（DN200-400）‌：碳钢材质约‌800-3000 元/台‌，不锈钢或防爆型约‌2000-6000 元/台‌ 。

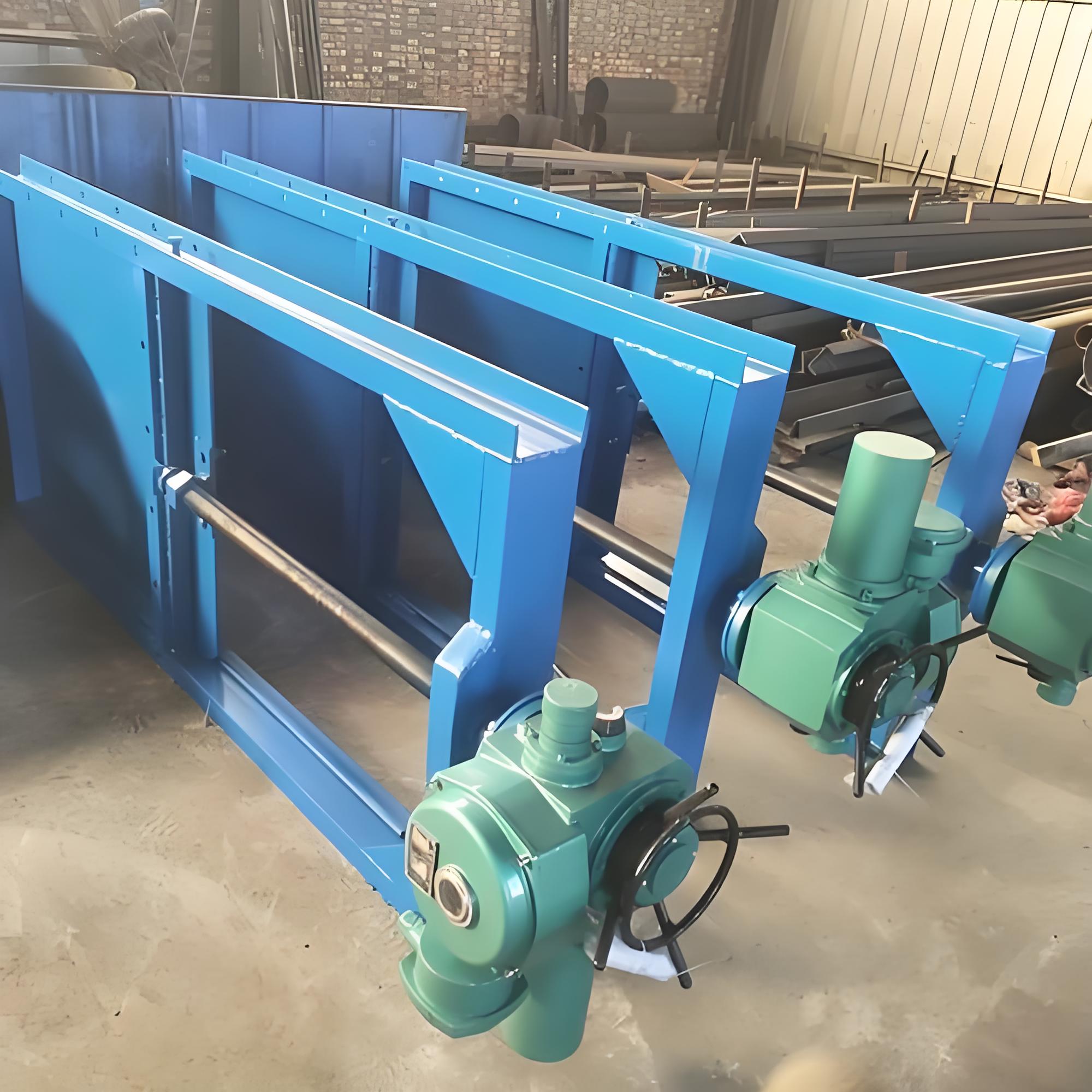

• ‌中大口径（DN500-1000）‌：价格随通径指数上升，约‌5000-30000 元/台‌。

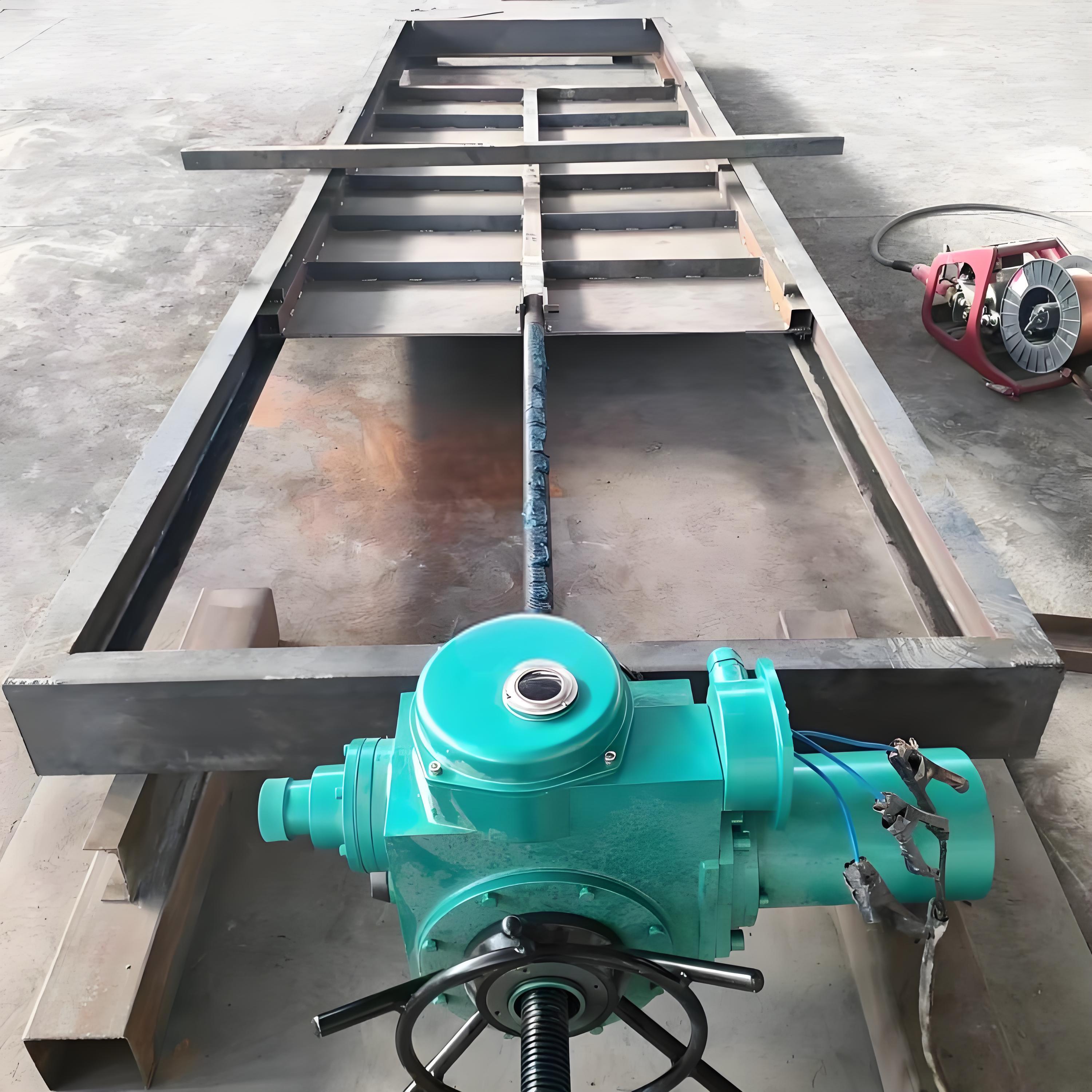

• ‌超大口径/定制/特殊工况‌：非标尺寸、高温高压、特种合金或进口执行器配置，价格可达‌数万元至数十万元‌。
• ‌核心定价变量‌：公称通径（最大权重）、阀体材质（碳钢/304/316/衬氟等）、密封形式（软/硬密封）、执行器品牌及防爆等级、是否定制非标尺寸 。‌‌

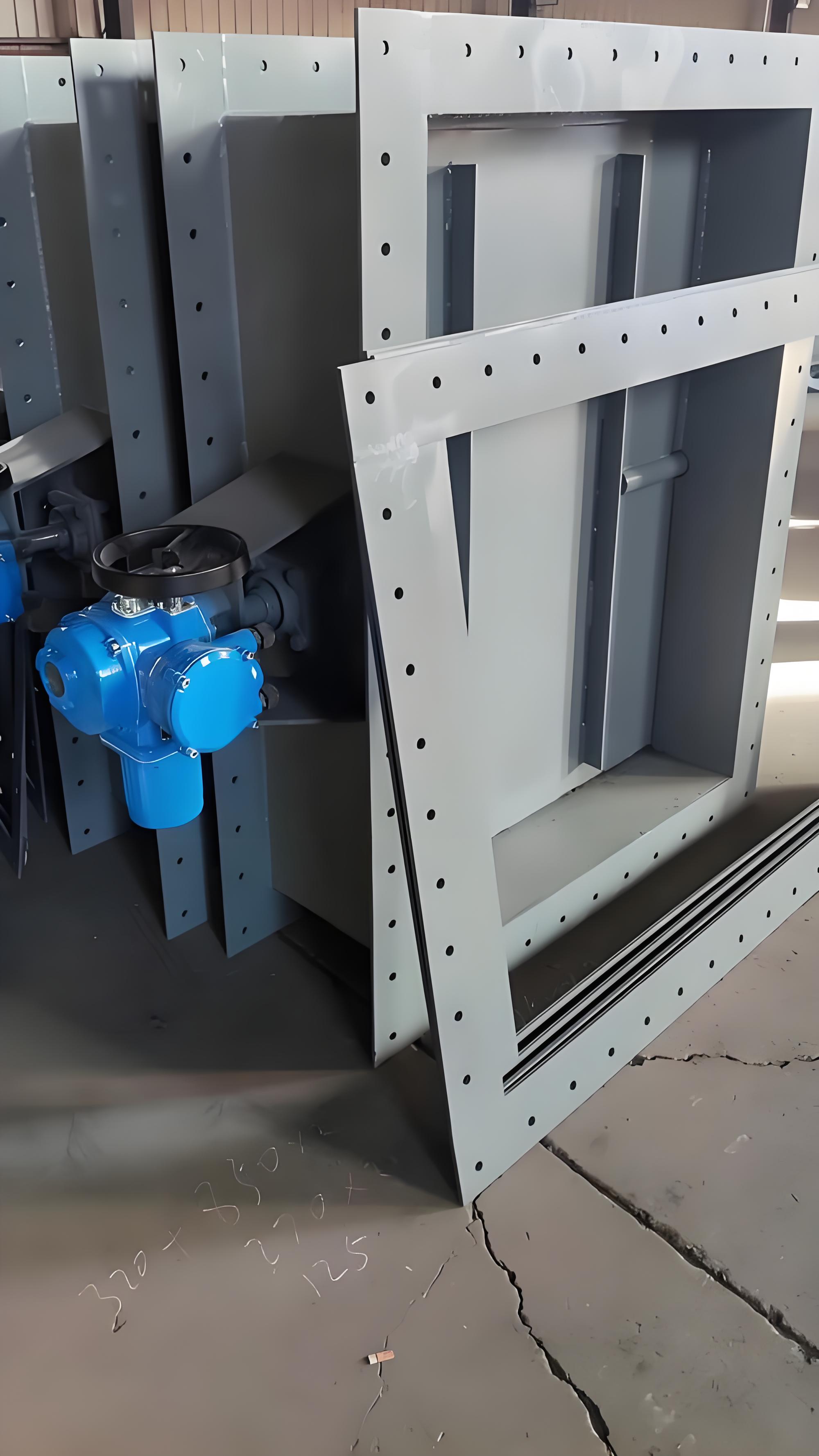

常见规格尺寸数据（方形法兰连接示例）

以下为典型单向电动方形插板阀连接尺寸参考（单位：mm），实际外形含执行器高度需额外增加：

1. ‌200×200‌：法兰外廓 256×256，总高约 820，螺栓 8-Φ12
2. ‌300×300‌：法兰外廓 356×356，总高约 1050，螺栓 8-Φ14
3. ‌400×400‌：法兰外廓 456×456，总高约 1400，螺栓 12-Φ14
4. ‌500×500‌：法兰外廓 560×560，总高约 1610，螺栓 16-Φ18
5. ‌600×600‌：法兰外廓 660×660，总高约 1830，螺栓 16-Φ18
6. ‌1000×1000‌：法兰外廓 1074×1074，总高约 2870，螺栓 24-Φ23‌‌

图纸获取建议

• ‌标准图‌：多数厂家提供 CAD 二维外形图及安装尺寸表，随选型手册发放；部分平台（如 1688 厂家详情页）直接展示缩略图 。
• ‌非标定制‌：需向厂家提供管道接口尺寸、安装空间限制，由技术部门出具专项图纸 。
• ‌检索关键词‌：搜索“电动插板阀 外形尺寸图”或"LMD-I 结构图”可找到通用参考图；具体型号（如 KF941X、QLVD-I）需对应厂家资料 。‌‌

建议明确‌通径（如 400×400）、介质（粉尘/煤气/污水）、压力等级及材质要求‌后向厂家索取精准报价与 CAD 图纸，避免仅凭通径误判价格。
